Nos solutions modulaires

Entièrement équipés, ces modules permettent de disposer d’une solution de traitement prête à installer, particulièrement adaptée lorsque l’espace technique disponible est limité.

La conception compacte regroupe les différentes fonctions de traitement dans un ensemble optimisé, facilitant l’installation et la mise en service.

Ces systèmes peuvent être utilisés aussi bien en eau douce qu’en eau de mer, offrant une grande polyvalence pour les applications aquariologiques.

Ils conviennent notamment aux aquariums de présentation, aux installations privées, espaces d’exposition et petites installations aquariologiques.

Selon la configuration retenue, les différents équipements assurent les fonctions essentielles de filtration et de traitement de l’eau, afin de maintenir des conditions adaptées aux organismes aquatiques.

Leur conception intégrée limite le nombre de raccordements nécessaires et facilite l’exploitation quotidienne de l’installation.

Les systèmes compacts constituent également une solution intéressante pour les projets de rénovation ou de modernisation d’aquariums existants.

Leur faible encombrement permet de les installer dans un espace technique réduit, à proximité immédiate de l’aquarium ou dans un meuble technique adapté.

Dans une approche modulaire, ces unités peuvent également être complétées par différents équipements de traitement en fonction des besoins spécifiques de l’installation.

Le choix de la configuration et le dimensionnement sont réalisés en fonction du volume de l’aquarium, de la qualité d’eau recherchée et des espèces maintenues.

Cette solution permet ainsi de bénéficier d’un système de traitement compact, complet et facilement intégrable, sans nécessiter la conception d’une installation technique complexe.

DeepRAS COMPACT : une solution clé en main pour le traitement de l’eau des aquariums de 5 à 15 m³, en eau douce comme en eau de mer.

Conçue pour les installations aquacoles, aquariologiques et expérimentales, elle permet de sécuriser les effluents avant leur rejet ou leur transfert vers une autre étape de traitement.

Le procédé associe une montée en température contrôlée à un temps de maintien défini, puis un traitement UV complémentaire.

La section thermique intègre un système de chauffage électrique, un échangeur de récupération d’énergie et un circuit de recyclage automatique. Le fluide est maintenu à la température de traitement pendant une durée maîtrisée afin d’assurer l’efficacité du processus de pasteurisation.

Une régulation PID autoadaptative assure un contrôle précis et stable de la température, tandis que la puissance de chauffage est pilotée automatiquement.

L’échangeur thermique permet de récupérer une partie de l’énergie du fluide traité et contribue ainsi à optimiser le fonctionnement de l’installation.

La section UV complète le traitement thermique par une exposition contrôlée du fluide à un rayonnement UV de haute intensité.

Sa conception hygiénique limite les zones de rétention et facilite les opérations de nettoyage automatisées

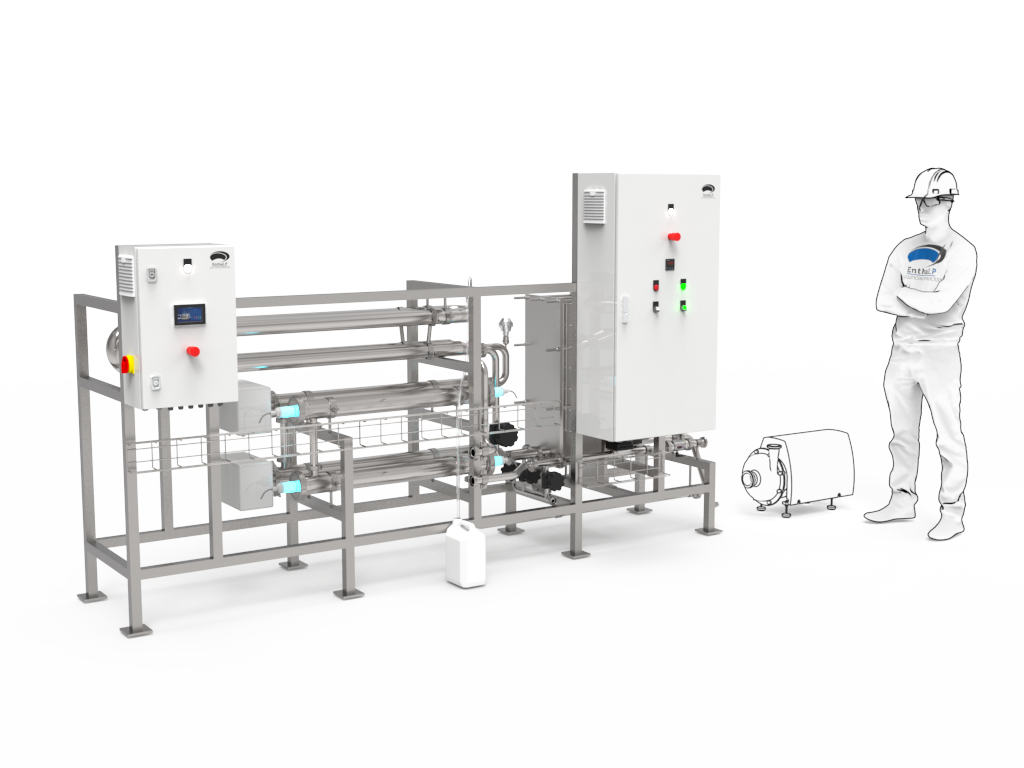

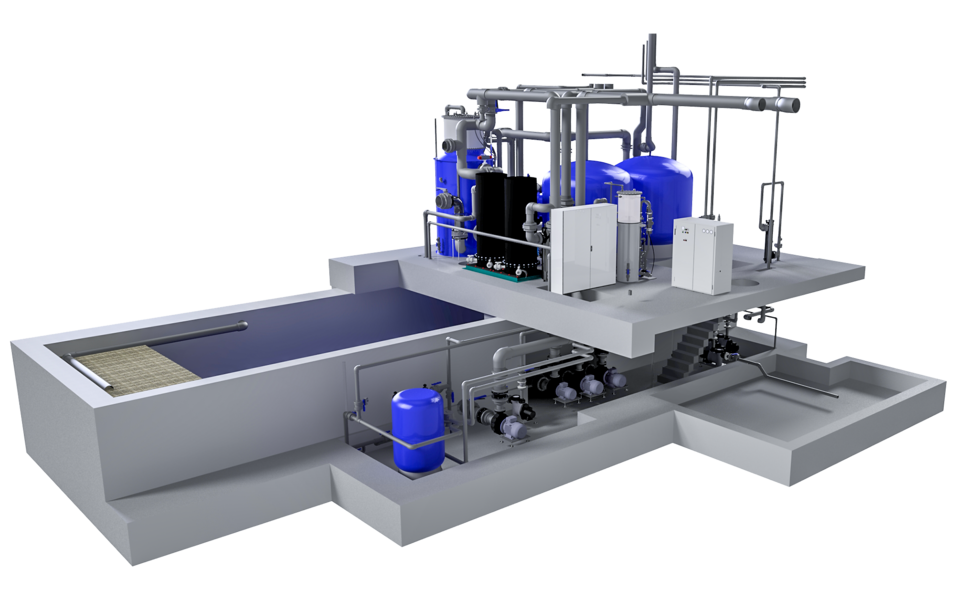

L’ensemble des équipements est regroupé sur un skid compact en acier inoxydable, préassemblé et câblé en atelier.

Le skid intègre les pompes, les équipements de traitement, l’instrumentation, les organes de sécurité et l’automatisme nécessaires au fonctionnement du procédé. Sa conception permet la vidange complète, la purge des points hauts et l’accès à l’ensemble des composants pour les opérations de nettoyage et de maintenance.

L’installation est livrée automatisée et prête à être raccordée aux réseaux hydrauliques, électriques et de supervision du site.

Une IHM tactile et un automate programmable assurent le pilotage du procédé, la gestion des paramètres et la mise en sécurité en cas de défaut.

La communication avec le système de supervision permet de suivre à distance les paramètres de fonctionnement et les alarmes de l’installation.

DeepRAS Ultima constitue ainsi une solution clé en main, compacte et évolutive pour le traitement hygiénique des effluents standards ou contaminants.

DeepRAS Ultima : la combinaison de la pasteurisation thermique et de la technologie UV pour sécuriser les effluents des installations aquacoles et aquariologiques.

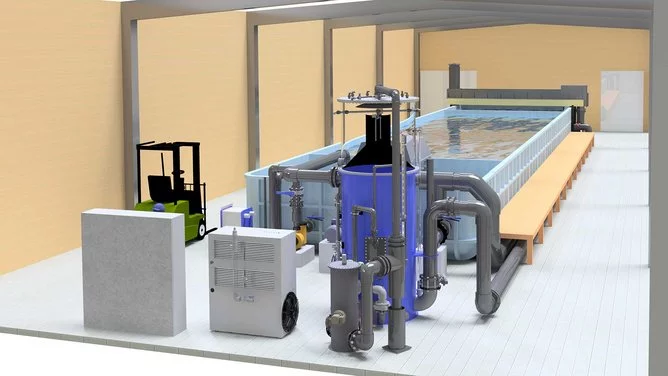

Le principe repose sur un matériau de filtration sur lequel se développe un biofilm bactérien. L’eau est distribuée au-dessus du média filtrant au moyen d’un système de répartition et ruisselle à travers celui-ci.

Les bactéries colonisent progressivement le matériau et assurent la transformation biologique des composés azotés, notamment l’oxydation de l’ammonium et des nitrites, puis des nitrites en nitrates.

L’un des principaux avantages du filtre à ruissellement réside dans son échange permanent avec l’air. Le fonctionnement à l’air libre favorise naturellement l’apport d’oxygène nécessaire à l’activité bactérienne.

Cette circulation d’air contribue également à l’évacuation des gaz dissous indésirables, notamment le CO₂ et l’azote (N₂), produits ou accumulés dans les circuits de recirculation. Dans de nombreuses configurations, cette capacité d’échange gazeux permet de limiter ou d’éviter l’installation d’une ventilation complémentaire dédiée au biofiltre.

Les filtres à ruissellement peuvent ainsi assurer simultanément des fonctions de biofiltration, d’oxygénation et de dégazage, dans un équipement compact.

Ils sont particulièrement adaptés aux piscicultures, écloseries, nurseries, systèmes RAS, aquariums, zoos et installations expérimentales.

Le procédé peut être utilisé aussi bien en eau douce qu’en eau de mer, avec un choix du média biologique adapté aux conditions de fonctionnement.

Dans une conception modulaire, le filtre peut être intégré à un skid de traitement de l’eau ou associé à d’autres équipements : filtration mécanique, oxygénation, dégazage, UV, ozonation ou régulation thermique.

Le dimensionnement est réalisé en fonction du débit d’eau, de la biomasse, de la charge alimentaire et de la charge azotée de l’installation.

Cette technologie offre ainsi une solution robuste et naturellement ventilée pour maintenir les performances biologiques des systèmes aquacoles à recirculation.

Des filtres biologiques à ruissellement pour une biofiltration efficace, une oxygénation naturelle et une meilleure maîtrise des gaz dissous en aquaculture et en aquariologie.

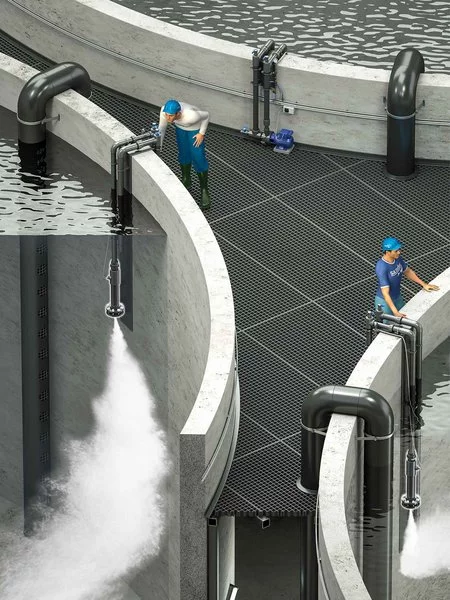

Son système d’automatisation ajuste en permanence l’apport d’oxygène aux besoins de l’élevage afin de maintenir un niveau de saturation stable. Cette régulation contribue à optimiser les performances de l’installation tout en maîtrisant les coûts d’exploitation.

Le fonctionnement à basse pression limite la formation de bulles de détente susceptibles de perturber les animaux. L’oxygénation s’effectue ainsi sans modification du comportement naturel des poissons.

Ce skid « plug-and-play » est facile à intégrer dans une installation neuve ou existante. Il se positionne directement sur le bassin et exploite le flux d’eau interne pour assurer une répartition homogène de l’oxygène, particulièrement adaptée aux systèmes à forte densité d’élevage.

Sa conception robuste et accessible facilite les opérations de nettoyage et limite les besoins de maintenance. DeepRAS OXY fonctionne indépendamment du circuit principal de circulation de l’eau. L’apport en oxygène peut ainsi être maintenu même lorsque le flux principal est interrompu.

Une solution compacte, automatisée et performante pour sécuriser l’oxygénation des bassins et des aquariums tout en réduisant la consommation d’énergie.

Dimensionnement et adaptation : nous consulter

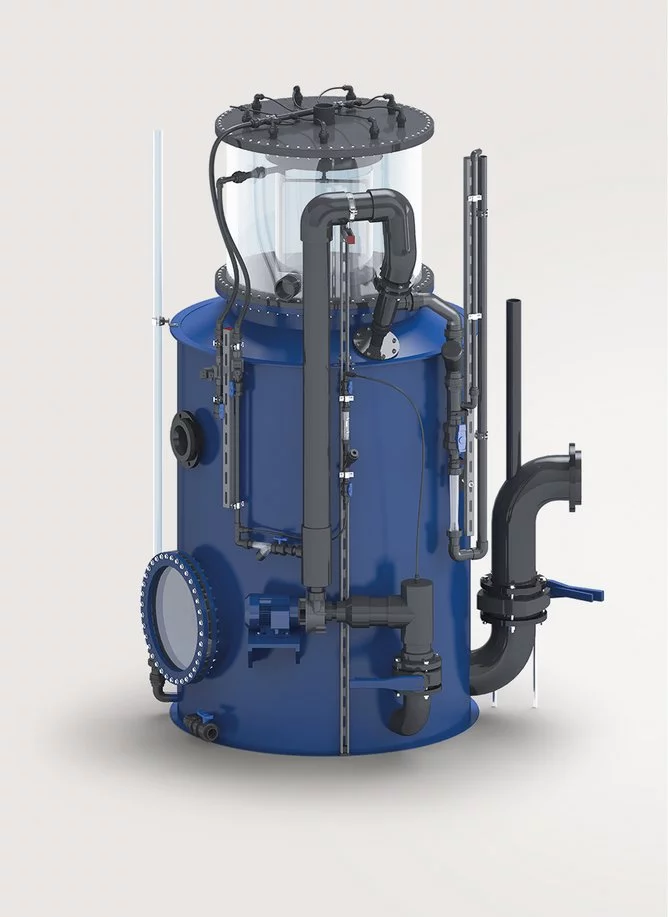

Cette gamme « plug & play » répond aux besoins des installations de différentes capacités, avec des modèles adaptés à des débits allant d’environ 3 à 1000 m³/h et des diamètres compris entre 25 centimètres et 3 mètres.

Les petits modèles (moins de 500 mm de diamètre) sont réalisés en verre acrylique transparent, permettant notamment un contrôle visuel aisé du fonctionnement. À partir de 600 mm de diamètre, les écumeurs sont fabriqués en standard en polyéthylène, un matériau robuste et insensible à l’eau de mer.

L’ensemble de cette gamme d’écumeur est conçu pour fonctionner avec de l’ozone afin d’optimiser l’élimination des matières organiques.

Ces écumeurs peuvent également fonctionner en eau douce. Bien que moins efficace en eau douce qu’en eau de mer, ces écumeurs permettent la formation de mousse et l’extraction des particules. Le dimensionnement et les conditions de fonctionnement de l’écumeur doivent donc être adaptés à la qualité de l’eau et à la charge organique de l’installation.

Dimensionnement et adaptation : nous consulter

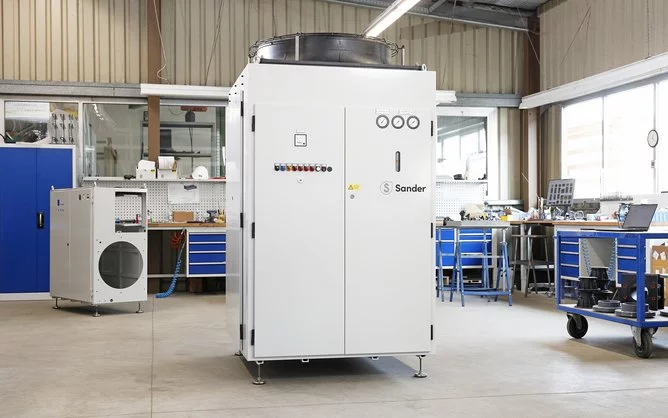

Les générateurs d’ozone DeepRAS, associés à un écumeur de protéines, permettent une injection et un mélange efficaces de l’ozone dans l’eau. Cette combinaison est particulièrement adaptée aux systèmes RAS, aux installations d’aquaculture intensive, aux aquariums et aux équipements aquariologiques.

Entièrement automatisés, refroidis par air, les appareils fonctionnent sous vide, avec la possibilité d’une configuration pour fonctionnement sous pression selon les besoins de l’installation.

La gamme couvre des capacités de production allant de de 5 à 500 g/h, avec une concentration d’environ 20 g/m³.

Le dimensionnement du générateur est réalisé en fonction du débit d’eau, de la charge organique, de la biomasse et des objectifs de traitement.

L’association générateur ozone + écumeur permet de disposer d’une solution compacte et facilement intégrables dans une installation neuve ou existante.

Les équipements peuvent être assemblés sur skid avec les différents composants nécessaires au fonctionnement du procédé : injection, mélange, écumage, instrumentation, régulation et sécurités.

Cette approche modulaire facilite l’installation sur site, réduit les temps de montage et permet d’adapter la solution aux contraintes spécifiques de chaque projet.

Les solutions DeepRAS Ozone + FOXi s’intègrent ainsi dans une approche globale du traitement de l’eau pour l’aquaculture et l’aquariologie, depuis le prétraitement jusqu’au traitement des eaux de recirculation.

Il est particulièrement adapté aux aquariums publics, installations zoologiques, bassins et systèmes aquatiques accueillant des phoques, loutres et autres espèces aquatiques, ainsi qu’aux installations d’aquaculture nécessitant une maîtrise avancée de la qualité de l’eau.

DeepRAS DENIT’ fonctionne en eau douce et eau de mer, ce qui lui permet de répondre à de nombreuses configurations d’installations.

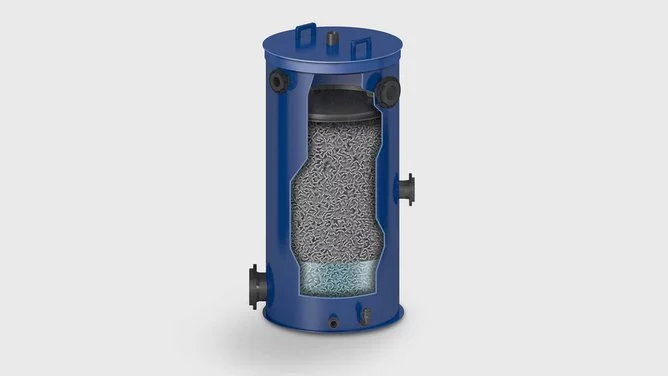

Le principe repose sur un processus biologique de dénitrification réalisé dans un réacteur spécifique. Les bactéries dénitrifiantes utilisent une source de carbone pour transformer les nitrates en azote gazeux, qui est ensuite évacué du système.

Le module DeepRAS DENIT’ est constitué

• D’un réacteur fermé,

• D’une pompe assurant la circulation et de brassage interne

• D’un matériau support de biofiltration

• D’une pompe doseuse permettant d’injecter la source de carbone

• D’une sonde de pH et de potentiel d’oxydoréduction (ORP)

• De tous raccordements nécessaires

La régulation basée sur le pH et le potentiel redox permet d’adapter le fonctionnement du système aux conditions réelles du milieu et de maintenir les paramètres nécessaires à une dénitrification efficace.

La capacité d’élimination des nitrates dépend de plusieurs paramètres, notamment de la charge azotée, de la biomasse présente, du débit de traitement, de la température, de la salinité et des conditions de fonctionnement du système.

Le dimensionnement et les performances du procédé doivent donc être adaptés à chaque installation et à ses caractéristiques hydrauliques et biologiques.

CHF Aquaculture vous accompagne dans l’étude, le dimensionnement et l’intégration des systèmes de dénitrification biologique, en tenant compte des volumes d’eau, de la charge azotée, des espèces élevées ou maintenues et des objectifs de qualité d’eau.

DeepRAS DENIT’ constitue ainsi une solution technique pour la maîtrise des nitrates dans les systèmes aquatiques en eau douce ou en eau de mer, notamment lorsque le renouvellement d’eau est limité et que la stabilité des qualités de l’eau est essentielle.

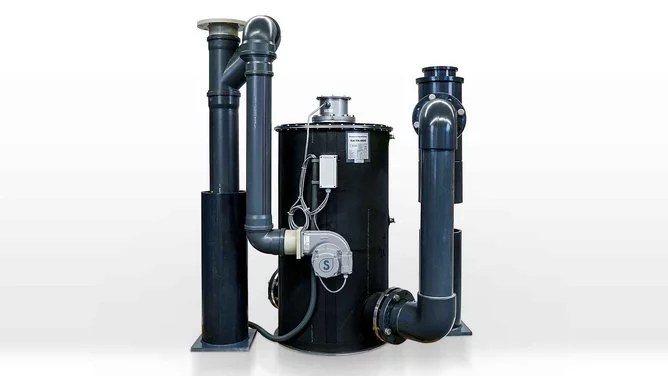

Les décomposeurs d’ozone résiduel RED sont spécifiquement adaptés à une utilisation avec les écumeurs de protéines pour l’eau douce et l’eau de mer.

Après le processus d’ozonation et d’écumage, le décomposeur RED permet de détruire l’ozone résiduel présent dans l’air extrait du système afin de limiter son rejet dans l’environnement de l’installation.

L’intégration d’un décomposeur d’ozone RED constitue ainsi une étape complémentaire indispensable pour la sécurisation des installations équipées d’un générateur d’ozone.

Le décomposeur d’ozone résiduel DeepRAS RED peut être intégré dans une chaîne de traitement comprenant générateur d’ozone, système d’injection, écumeur de protéines et décomposeur d’ozone résiduel.

Cette association permet de concevoir des solutions modulaires et cohérentes pour les systèmes RAS, les piscicultures, les aquariums, les zoos, les installations aquariologiques et les stations de filtrations d’eau neuve et d’eau usée.

Le décomposeur DeepRAS RED participe à une utilisation maîtrisée de l’ozone, depuis sa production et son injection jusqu’au traitement de l’ozone résiduel.

RED : une solution complémentaire pour sécuriser les systèmes de traitement de l’eau utilisant l’ozone en aquaculture et en aquariologie.

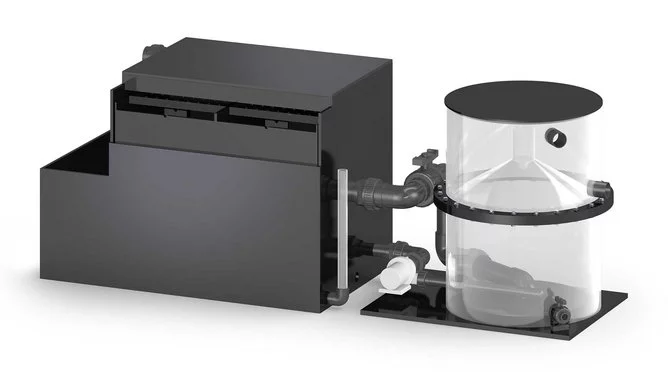

Le système peut être utilisé comme unité complète ou comme module de traitement principal pour des aquariums d’un volume compris entre 2 et 10 m³.

Sa conception compacte regroupe plusieurs étapes de traitement dans un même équipement, tout en conservant un accès simple aux différents composants.

• Une filtration mécanique assurée par un compartiment de préfiltration équipé de trois couches de médias filtrants.

• Un filtre biologique à ruissellement, favorisant le développement des bactéries nécessaires à la transformation des composés azotés.

• Une chambre de tranquillisation permet le raccordement d’une pompe de reprise.

• Le traitement des matières organiques est assuré par un écumeur de protéines.

L’écumeur permet de réduire la charge en matières organiques dissoutes et contribue à maintenir une eau claire.

Selon les besoins, l’écumeur peut également être utilisé avec de l’ozone, afin d’optimiser le traitement de l’eau et la séparation des composés organiques.

Les tiroirs de filtration sont amovibles, facilitant les opérations de nettoyage, d’entretien et de remplacement des médias.

Cette conception modulaire permet de disposer d’un système de traitement simple, compact et facilement accessible, particulièrement adapté aux aquariums de présentation.

DeepRAS Clean & Clear associe ainsi filtration mécanique, biofiltration à ruissellement et écumage dans un ensemble compact et facilement intégrable.

Il constitue une solution adaptée aux aquariums publics ou privés et à beaucoup de petits systèmes nécessitant un traitement d’eau complet dans un espace limité.

Clean + Clear : une solution compacte et modulaire pour une eau claire et maîtrisée dans les aquariums jusqu’à 10 m³.
